簡述低壓斷路器的工作原理以及都有什么種類！

2019-05-20

共有8864家企業看過

低壓斷路器是一種既有手動開關作用，又能自動進行失壓、欠壓、過載、和短路保護的電器，它可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等組合；而且在分?jǐn)喙收想娏骱笠话悴恍枰兏悴考?，目前已在工業和家用這兩方面得到廣泛的應用。針對低壓斷路器相信很多人都不是特別了解，下面合景機電給大家簡述低壓斷路器工作原理以及種類。

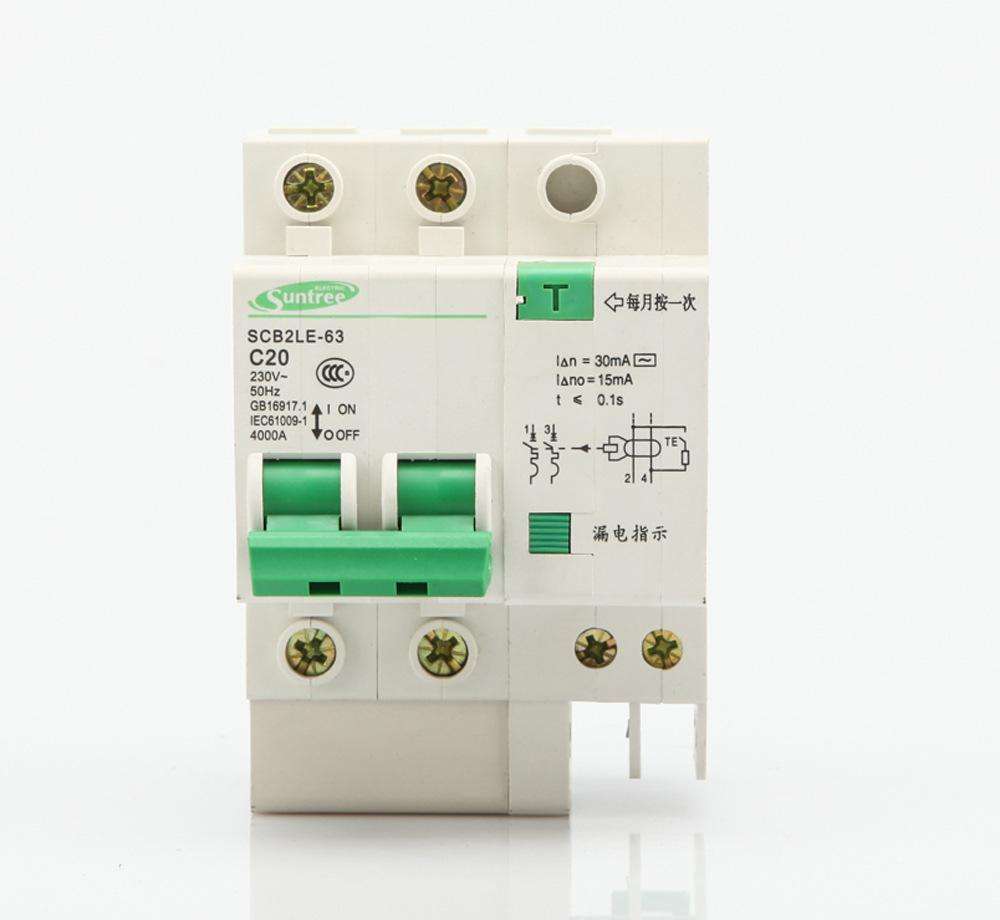

簡述低壓斷路器的工作原理以及都有什么種類！-合景機電

低壓斷路器的種類如下：

（1）按電流種類分為交流AC和直流DC。

（2）按滅弧介質分空氣；真空；氣體（低壓斷路器中極少應用）

（3）按使用類別分

A類：在短路情況下，斷路器無明確指明用作串聯在負載側的另一短路保護裝置的選擇性保護，即在短路情況下，無選擇性保護所需要的人為短延時，因而無短時耐受電流要求。

B類：在短路情況下，斷路器明確指明用作串聯在負載側的另一短路保護裝置的選擇性保護，即在短路情況下，可實現選擇性保護，有人為短延時（可調節），因而有短時耐受電流要求。

（4）按結構型式分

萬能式：簡稱為ACB，所有的零部件都安裝在一個絕緣的或金屬的框架上，有較多的結構變化、較多種的脫扣器、較多數量的輔助觸頭，一般選擇性斷路器，特別是大容量斷路器，多設計成萬能式。

塑料外殼式：簡稱為塑殼式或MCCB，所有的零件都安裝在一個絕緣外殼中。塑料外殼式斷路器結構緊湊、體積小、重量輕、價格較低，并且使用較安全（操作者接觸導電部件的可能性?。?，適于獨立安裝。因其額定電流較小，非選擇型斷路器多設計成塑料外殼式。

（5）按保護裝置分

熱式：多為雙金屬式，也有三金屬式

電磁式：有帶線圈的鐵心，多用于瞬時動作的脫扣器或作后備保護

電子式：利用電子元器件構成脫扣器

智能式：利用微處理器構成脫扣器，可達到各種保護特性

可通信智能式：具有智能脫扣器，增加界面和現場總線，可支持各種通信協議，打到雙向通信。

（6）按動作原理分

限流型：利用短路電流斥力效應，使觸頭快速打開、分?jǐn)?，能在第一個波峰最大值尚未出現時把短路電流分?jǐn)唷?/span>

非限流型：一般為工業用，能分?jǐn)囝A(yù)期短路電流。

（7）按分?jǐn)嗨俣确?/span>

一般型：動作時間在20ms以上，一般為工業用

快速型：動作時間在10~20ms，多用于直流

（8）按用途分

剩余電流保護斷路器；無過電流保護斷路器CBI；瞬時動作斷路器ICB；

配電斷路器：用于電力電路、保護電路和電氣設備免受短路、過載危害

電動機保護專用斷路器：專門用于保護起動電動機。

低壓斷路器工作原理如下：

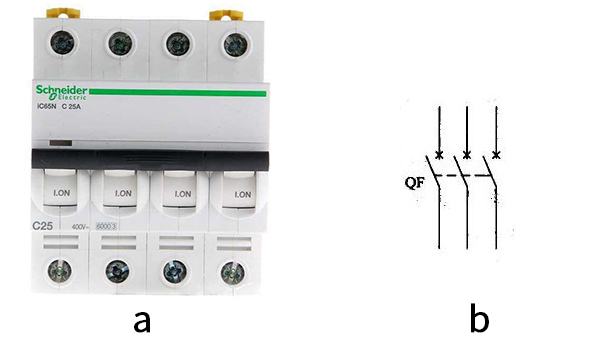

圖a是斷路器的外形，圖b是在電路中使用的斷路器圖形符號。

斷路器的主觸頭是靠操作機構進行自動合閘與分閘的。

一般容量的采用手動操作，較大容量的往往采用電動操作。合閘后，主觸頭被鉤子鎖在閉合位置。

看完以上的內容不知大家是否了解低壓斷路器工作原理以及低壓斷路器的種類了呢？
