建筑電氣的設計和安裝有哪些問題容易被忽視？

2019-08-13

共有7790家企業看過

經驗老到的電氣工程師和電氣施工員在做建筑電氣時，很少會出問題，即使是那些很容易被忽視的問題，在他們那里都不會被忽視掉，因?yàn)樗麄冇胸S富的經驗。但對于新手電氣工程師和新手電氣施工員來說，有些問題就會常常被忽視掉，從而導致建筑電氣工程質量差，那么建筑電氣的設計和安裝有哪些問題容易被忽視呢？

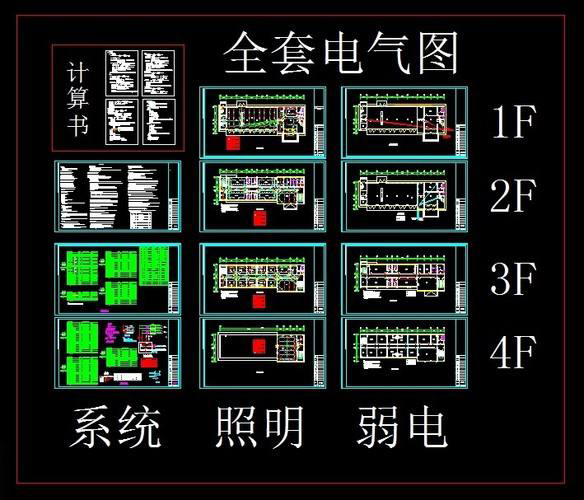

建筑電氣常見問題,建筑電氣設計和安裝容易被忽視的問題

據合景機電所了解，建筑電氣設計和安裝容易被忽視的問題有：

一、防雷裝置設置問題

《民規》第12.1.4條明確指出：新建工程應盡可能利用建筑物金屬導體作為防雷裝置。但在實際設計中，仍有一些設計人員采用傳統設計方法，在建筑物上專設防雷裝置。顯而易見，與傳統設計方法相比，利用建筑物內鋼筋作為防雷裝置更安全、可靠、美觀。因?yàn)檎麄€(gè)建筑物內的鋼筋在建筑施工中已連接成一個整體，這就自然形成了法拉第籠，它能更好的平衡室內的電位，得到良好的均壓效果，從而能更有效地保護建筑物內的設備和人身安全。

在實際設計中，需要注意的一點是，當利用建筑物的柱子鋼筋作為引下線時，應按規范規定：

（1）當鋼筋直徑為16mm及以上時，應利用兩根鋼筋作為一組引下線；

（2）當鋼筋直徑為10mm及以上時，應利用四根鋼筋作為一組引下線。被利用的柱子和基礎內的鋼筋均應可靠焊接,使其在電氣上成為一個整體。

二、防雷引下線預留外接線問題

《民規》第12.8.6條中規定，利用建筑物柱子鋼筋作為引下線時，下部在室外地坪下0.8m～1m處焊出一根D12mm或40mm×4mm鍍鋅導體，此導體伸向室外距外墻皮的距離不小于1m。在實際設計中，許多設計人員對這一點是疏忽了的，常在建筑電氣設計圖紙中未作表述。

三、防止雷電波侵入問題

據調查資料，雷電波沿低壓架空線路侵入高電位而造成的事故占總雷害事故的70％以上，它引起人身傷亡和設備損壞的損失也是最大的，因此防止雷電波侵入是防雷措施的重要一環。在實際設計中，設計人員對于防直擊雷普遍重視，但對防雷電波侵入的措施又常常不夠重視。

為了防止雷電波侵入，設計人員應按照《民規》第12.5.6條的規定進行設計。對電纜進出線，應在進出端將電纜的金屬外皮、鋼管等與電氣設備接地相連。應在進出處裝設避雷器并與絕緣子的鐵腳連在一起接到電氣設備的接地裝置上。這是因?yàn)榻^緣子鐵腳與導線之間形成一個放電電壓約為40kV的放電保護間隙，這一數值對保護人身安全是可靠的，但要保護低壓電氣設備和線路就不行了。IEC規定：室內低壓電氣設備和線路的耐沖擊電壓是6kV，裝設閥型避雷器就是減小電氣設備外露可導電部份和導電部份的電壓差，從而保護用電設備的安全運行。

四、建筑物防雷裝置的管理問題

千萬不要以為建筑物安裝了防雷裝置就萬無一失了，這是一個誤解。防雷裝置的防雷安全度并不是100％的。《民規》第12.1.5條指出：按照本規范裝設防雷裝置后將會防止或極大減少雷害損失，但不能保證絕對的安全。第12.9.12條又指出：防雷裝置的接地電阻應考慮在雷雨季節中土壤干燥狀態的影響。

因此，合景機電認為設計師在設計圖紙中應對《民規》的上述條文予以表述。提醒用戶管理人員加強對建筑的防雷裝置進行維護和管理，在每年雷雨季節前加以檢查，并在雨季即將到來前土壤仍處在干燥狀態的季節復測其接地電阻一次，及時發現并修復防雷裝置已損壞的地方，否則比不裝設防雷裝置更危險，這是由于裝了避雷裝置的建筑物受雷擊的機率就比不裝設防雷裝置的建筑物高的緣故。

五、插座選型安裝問題

在建筑電氣安裝工程中，插座的錯誤選型時有發生，合景機電對在工程驗收中發現的兩例插座選型錯誤進行剖析如下：

例一：某生產車間原設計有15A三相四極插座，在安裝中施工單位因一時購不到該型號插座，安裝人員用15A單相三極插座替代三相四極插座，這種做法會產生如下隱患：

（1）單相插座的安全工作電壓一般不大于250V，而三相用電設備的工作電壓為380V，單相三極插座用于三相用電設備時容易被擊穿而發生短路，進而危及用電設備的安全；

（2）單相三極插座替代三相用電設備的電源插座無法安裝接零保護線（PE），當用電設備外殼漏電時，將給操作人員帶來觸電危險；

（3）使用插座的人員不僅僅是該生產車間的維修電工，但其他人不了解車間電氣插座的安裝情況，容易誤認為該替代插座為單相用電設備的電源插座，而將單相用電設備插入該插座工作，這時由于該插座的零線端子和接地端子實際上是接在相線上，就使該單相設備（包括外殼）接入危險的380V電壓，造成設備損壞和人員觸電傷亡事故。

例二：某實驗室原設計15A單相三極插座，安裝人員一時購不到該型號插座，于是就采用15A三相四極插座來替代。

用三相四極插座替代單相三極插座，雖然對插接的單相用電設備不會構成隱患，但是和例一的第三種隱患相類似，對于一般的生產人員可能將小功率三相電動機插入該替代插座中使用，這時三相電動機因缺相和達不到額定電壓，將不會被起動而燒毀。所以，單相插座與三相插座是不能相互替代使用的，否則將會有無窮的隱患。
