淺談三相不平衡為什么要治理

2019-08-22

共有7584家企業看過

線路常遇到的故障有短路、斷路和漏電，這幾種故障雖然都是小故障，但也會對線路和設備造成一定的影響，不過有一種故障對線路和設備所造成的影響就很大了，它就是三相不平衡。遇到三相不平衡這個問題時不僅要及時治理和修復，最重要還是得提前預防，任由線路出現三相不平衡這種現象，對電氣設備、線路、用戶、供電企業都會產生不良影響。下面合景機電與大家淺談三相不平衡為什么要治理。

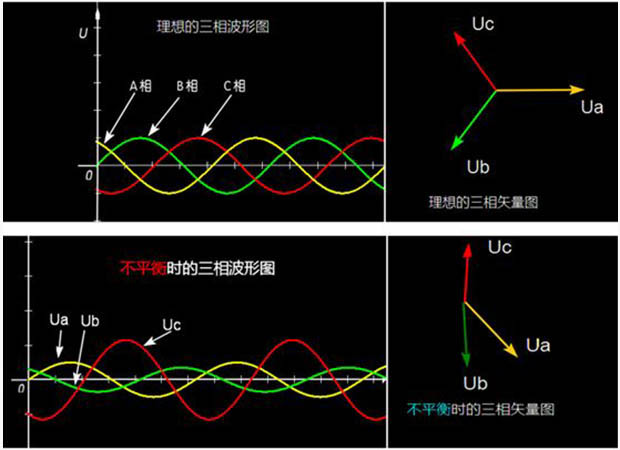

為什么要治理三相不平衡？我們先來了解一下的三相不平衡的危害：

1、變壓器處于負載不平衡運行時，某相電壓處于滿載，其余兩相未滿載，使變壓器容量不能得到充分的利用，同時變壓器長期處于負載不平衡運行時，造成其局部過熱，降低其使用壽命；

2、供電線路處于三相不平衡系統中，負序電流會產生附加損耗，增大線路損耗和壓降。另外還增大對通訊系統的干擾，影響正常通訊質量；

3、可能會造成繼電保護誤動作；

4、對于敏感性負荷可能會造成無法正常工作；

5、負序分量的產生，使電動機定子、轉子的銅耗增加，電動機過熱并導致絕緣老化加快。降低其運行壽命。

由此可見三相不平衡的危害是不能忽視的，因此三相不平衡一定要及時處理！下來就來談?wù)劄槭裁匆卫砣嗖黄胶?/span>。

一、對配電變壓器的影響

1、三相負荷不平衡將增加變壓器的損耗：變壓器的損耗包括空載損耗和負荷損耗。正常情況下變壓器運行電壓基本不變，即空載損耗是一個恒量。而負荷損耗則隨變壓器運行負荷的變化而變化，且與負荷電流的平方成正比。當三相負荷不平衡運行時，變壓器的負荷損耗可看成三只單相變壓器的負荷損耗之和。

從數學定理中我們知道：假設a、b、c3個數都大于或等于零，那么a+b+c≥33√abc。當a=b=c時，代數和a+b+c取得最小值：a+b+c=33√abc。因此我們可以假設變壓器的三相損耗分別為：Qa=Ia2R、Qb=Ib2R、Qc=Ic2R，式中Ia、Ib、Ic分別為變壓器二次負荷相電流，R為變壓器的相電阻。則變壓器的損耗表達式如下：Qa+Qb+Qc≥33√[（Ia2R）（Ib2R）（Ic2R）]由此可知，變壓器的在負荷不變的情況下，當Ia=Ib=Ic時，即三相負荷達到平衡時，變壓器的損耗最小。

則變壓器損耗：

當變壓器三相平衡運行時，即Ia=Ib=Ic=I時，Qa+Qb+Qc=3I2R；

當變壓器運行在最大不平衡時，即Ia=3I，Ib=Ic=0時，Qa=（3I）2R=9I2R=3（3I2R）；即最大不平衡時的變損是平衡時的3倍。

2、三相負荷不平衡可能造成燒毀變壓器的嚴重后果：上述不平衡時重負荷相電流過大（增為3倍），超載過多，可能造成繞組和變壓器油的過熱。繞組過熱，絕緣老化加快；變壓器油過熱，引起油質劣化，迅速降低變壓器的絕緣性能，減少變壓器壽命（溫度每升高8℃，使用年限將減少一半），甚至燒毀繞組。

3、三相負荷不平衡運行會造成變壓器零序電流過大，局部金屬件溫升增高：在三相負荷不平衡運行下的變壓器，必然會產生零序電流，而變壓器內部零序電流的存在，會在鐵芯中產生零序磁通，這些零序磁通就會在變壓器的油箱壁或其他金屬構件中構成回路。但配電變壓器設計時不考慮這些金屬構件為導磁部件，則由此引起的磁滯和渦流損耗使這些部件發熱，致使變壓器局部金屬件溫度異常升高，嚴重時將導致變壓器運行事故。

二、對高壓線路的影響

1、增加高壓線路損耗：低壓側三相負荷平衡時，6～10kV高壓側也平衡，設高壓線路每相的電流為I，其功率損耗為：ΔP1=3I2R低壓電網三相負荷不平衡將反映到高壓側，在最大不平衡時，高壓對應相為1.5I，另外兩相都為0.75I，功率損耗為：ΔP2=2（0.75I）2R+（1.5I）2R=3.375I2R=1.125（3I2R）；即高壓線路上電能損耗增加12.5%。

2、增加高壓線路跳閘次數、降低開關設備使用壽命：我們知道高壓線路過流故障占相當比例，其原因是電流過大。低壓電網三相負荷不平衡可能引起高壓某相電流過大，從而引起高壓線路過流跳閘停電，引發大面積停電事故，同時變電站的開關設備頻繁跳閘將降低使用壽命。

三、對配電屏和低壓線路的影響

1、三相負荷不平衡將增加線路損耗：三相四線制供電線路，把負荷平均分配到三相上，設每相的電流為I，中性線電流為零，其功率損耗為：ΔP1=3I2R在最大不平衡時，即某相為3I，另外兩相為零，中性線電流也為3I，功率損耗為：ΔP2=2（3I）2R=18I2R=6（3I2R）；即最大不平衡時的電能損耗是平衡時的6倍，換句話說，若最大不平衡時每月?lián)p失1200kWh，則平衡時只損失200kWh，由此可知調整三相負荷的降損潛力。

2、三相負荷不平衡可能造成燒斷線路、燒毀開關設備的嚴重后果：上述不平衡時重負荷相電流過大（增為3倍），超載過多。由于發熱量Q=0.24I2Rt，電流增為3倍，則發熱量增為9倍，可能造成該相導線溫度直線上升，以致燒斷。且由于中性線導線截面一般應是相線截面的50%，但在選擇時，有的往往偏小，加上接頭質量不好，使導線電阻增大。中性線燒斷的幾率更高。同理在配電屏上，造成開關重負荷相燒壞、接觸器重負荷相燒壞，因而整機損壞等嚴重后果。

四、對供電企業的影響

供電企業直管到戶，低壓電網損耗大，將降低供電企業的經濟效益，甚至造成供電企業虧損經營。農電工承包臺區線損，線損高農電工獎金被扣發，甚至連工資也得不到，必然影響農電工情緒，輕則工作消極，重則為了得到錢違法犯罪。變壓器燒毀、線路燒斷、開關設備燒壞，一方面增大供電企業的供電成本，另一方面停電檢修、購貨更換造成長時間停電，少供電量，既降低供電企業的經濟效益，又影響供電企業的聲譽。

五、對用戶的影響

三相負荷不平衡，一相或兩相畸重，必將增大線路中的電壓降，降低電能質量，影響用戶的電器使用。變壓器燒毀、線路燒斷、開關設備燒壞，影響用戶供電，輕則帶來不便，重則造成較大的經濟損失，如停電造成養殖的動植物死亡，或不能按合同供貨被懲罰等。中性線燒斷還可能造成用戶大量低壓電器被燒毀的事故。

關于為什么要治理三相不平衡就講解到這里了，希望以上內容對你了解三相不平衡有所幫助。弱電工程安裝、低壓配電工程安裝、中央空調安裝找合景機電，合景機電是一家機電安裝工程總承包公司，公司目前具有建筑機電安裝工程專業承包2級和電子與智能化工程專業承包2級雙資質，公司深耕機電安裝領域十多年，具有對高等級輕工業廠房的水電和弱電系統規劃設計、施工、運行、維護服務的整合承包能力；同時也具備對商業建筑和工業建筑進行消防施工和裝修裝飾，聯系電話：4006020222/177-2239-7777/177-2238-3333
