淺談中央空調系統與樓宇自控系統的接口方式

2019-10-19

共有8725家企業看過

未來建筑向智能化方向轉變是必然趨勢的了，因此，消防系統、安防門禁系統、電梯、配電及照明系統、通信系統、計算機網絡系統等都會接入樓宇自控系統方便對其進行自動化操作和監視。如今很多人也都意識到，中央空調系統也必須接入樓宇自控系統了，因?yàn)榻尤霕怯钭钥叵到y(tǒng)最大的好處就是降低耗能。中央空調有多耗電在這里就不多說了，今天合景機電想給大家重點講解的是中央空調系統與樓宇自控系統的接口方式。

中央空調系統與樓宇自控系統的接口方式如下：

1、干接點接口

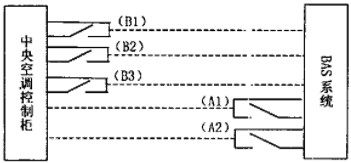

干接點接口是采用繼電器接點進行直接硬連接的接口方式.其特點是接口簡單，適用范圍廣,但通信信息少。每一個單向通信信號都需要一個繼電器接點支持。因此，對于要求與中央空調系統通信的數據量較大的BAS系統不宜采用此接口方式。中央空調與BAS系統的干接點最基本的接口可以設置以下接點信號(見下圖) :

(1)中央空調開機信號(A1)。

(2)中央空調停機信號(A2)。

(3)中央空調運行/停機狀態信號(B1)。

(4)故障信號(B2)。

(5)稀釋狀態信號(B3)。

由于干接點接口方式不受具體的通信協議限制,接口簡單,可適用于各類BAS系統,因而是目前采用較多的接口方式。

2、PLC協議

現在大多數中央空調都采用可編程控制器(HLC)作為中央控制單元。由于中央空調的自身控制已涉及了溫度壓力、流量、液位等輸入信號和開關量、模擬量等輸出信號,有的還具備對水系統控制功能，因此中央空調所用ELC的檔次較高都具備與外設通信的接口和通信指令。從理論上看，這類中央空調具備與BAS系統進行串行通信，實現大量的數據交換。但實際上由于多種原因各PLC廠商的PLC通信協議都不相同導致各類BAS系統通信協議也不一致，且不公開結果兩者很難實現接口通信。最佳的解決方案是向BAS系統開放PLC通信協議和數據地址,由BAS系統集成商開發與PLC通信的接口軟件。

3、國際常用通信協議

一些PLC廠家為了其使用者便于與其他控制系統接口連接進行通信直接采用國際一些常用通信協議。如西門子PLC采用歐洲較為流行的PROFBUS通信協議。PROFBUS技術于1987年由西門子公司等13家企業和5家科研機構聯合提出，1989年批準為德國標準，即DIN19245；經應用完善后，于1996年6月批準為歐洲現場總線標準EN50170V.2。目前根據國際IEC標準委員會達成的關于現場總線國際標準的妥協方案,PROFIBUS標準已成為國際現場總線標準IEC61 158的一個組成部分。

目前國際上有250多家企業生產1600多種符合PROFBUS標準的產品在不同應用領域的200多萬臺設備上安裝運行。應用涉及到工業自動化的各個主要領域，包括制造業自動化(汽車制造、裝瓶系統、倉儲系統)、樓宇自動化(供熱空調系統)、交通管理自動化、過程自動化(清洗工廠、化工和石化工廠、造紙和紡織工業)、電力工業和電力輸送(發電廠開關裝置)。 PROFBUS標準產品在歐洲現場總線產品市場的占有率排行第一,超過40%。PROFBUS用戶組織已建立了質量認證程序,在德國和美國建立了測試實驗室，包括硬件測試和一致性、互操作性測試。

對于采用PROFIBUS標準的BAS系統，若中央空調控制系統的PLC也采用PROFIBUS協議則中央空調控制系統可直接與BAS系統接口實現通信。PROFIBUS協議目前在歐洲用得較多。另一種常用的協議是MODBUS協議。通過此協議，控制器相互之間、控制器經由網絡(例如以太網)和其它設備之間可以通信。這已經成為一通用標準協議。有了它,不同廠商生產的控制設備可以連成工業網絡進行集中監控。

此協議定義了一個控制器能認識使用的信息結構,而不管它們是經過何種網絡進行通信的。它描述了一個控制器請求訪問其它設備的過程.如果回應來自其它設備的請求以及怎樣偵測錯誤并記錄。它制定了信息域格局和內容的公共格式。當以MODBUS協議通信時，此協議決定了每個控制器需要知道它們的設備地址，識別按地址發來的消息決定要產生何種行動。如果需要回應，控制器將生成反饋信息并用MODBUS協議發出。在其它網絡上，包含了MODBUS協議的消息轉換為在此網絡上使用的幀或包結構。

4、開放協議

由于開發商的不同和設備的不同, 目前的各種自動化系統都設計了各自專用的接口。這樣,不同的開發商設計生產的產品就不能實現互相通信。在目前的大多數分布式系統常用的客戶/服務器結構中沒有設備接口的通用標準，各個廠家都是按照自己的標準接口來開發服務器和應用程序的。盡管各個廠家都盡量地使自己的系統具有開放的特點.但從系統集成的角度來看.不免有各自的局限性。OPC是建立在OLE/ COM和DOCM之上的一種專門適用于工業控制過程的標準，它提供了訪問工業控制設備數據的一種通用方式并定義了一種在多數據源和多客戶之間通信和交換數據的工業標準。如果硬件和軟件開發商都按照這個標準來開發產品，則工業控制系統應用的軟件就可以做成插件式的,在系統集成中可以實現即插即用和無縫連接, OPC規范也定義了存取設備服務器中的指定數據項的一個標準機制,OPC服務器對其對象提供了一個接口,允許客戶申請以一種通用形式來控制設備和管理設備數據,與OPC兼容的軟件能夠與任何OPC服務器進行通信。

5、其他協議

現在BAS系統主要使用網絡協議進行通信。最常用的兩類標準是BACnct和LonTalk。BACnct標準由美國采暖、制冷和空調工程師協會專門為BAS系統制定的一個網絡標準協議。LonTalk標準是美國Echclon公司開發的LonWorks產品所用協議。網絡通信可以利用樓宇內的局域網線，便于實現綜合布線擴展接口和共享信息，同時還可大幅提高可靠性?，F(xiàn)在許多BAS系統控制使用這兩類網絡協議進行通信，但由于PLC一般無網絡功能，故此類通信方式目前用得較少。隨著PLC技術的發展現在已經出現了具備可接以太網的PLC，相信過不了多久中央空調就可以通過網絡直接與BAS系統進行連接和通信。

關于中央空調系統與樓宇自控系統的接口方式就講解到這里了，大家看完之后了解其核心內容了嗎？若你想了解更多相關內容，最好就是關注合景機電！
