高壓熔斷器的類型及安裝技術要求

2021-03-25

共有10735家企業看過

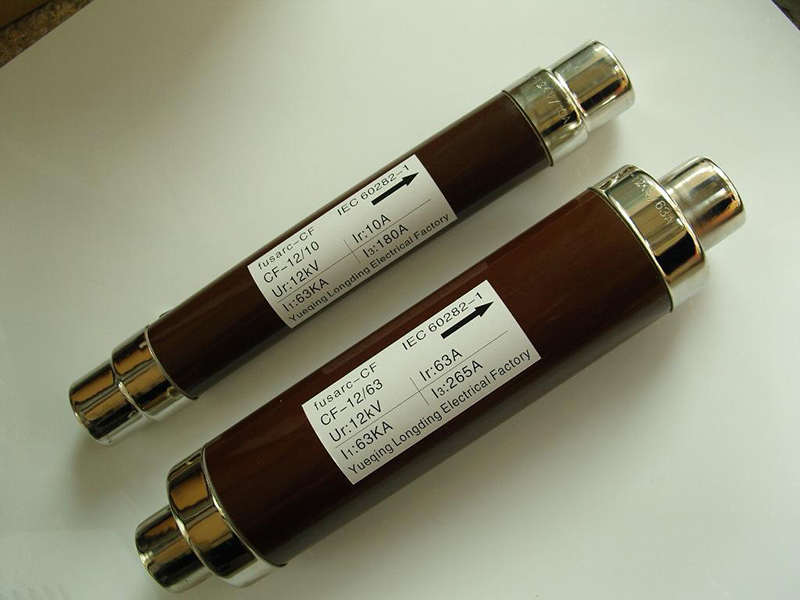

熔斷器是最簡便的而且是最有效的保護電器，它用來保護電氣設備免受過載和短路電流的損害，熔斷器根據使用電壓可分為高壓熔斷器和低壓熔斷器。接下來合景機電重點給大家講解高壓熔斷器的類型及安裝技術要求。

一、高壓熔斷器的類型有以下四種：

1、英標熔斷器

英式熔斷器主要用于英聯邦國家生產的設備。英標熔斷器殼體采用陶瓷材質，產品具有體積小、性價比高等特點，特別受到240V以下的UPS廠商青睞。

2、美標熔斷器

美式熔斷器應用最為廣泛，涵蓋了大部分電力電子產品應用。美標熔斷器殼體采用三聚氰胺網格布加陶瓷層疊工藝制成，抗沖擊能力強，并且具有焦耳積分值小、功率損耗小、直流性能優越等特點，廣泛應用在變電站、電力機車等場合。

3、歐標熔斷器

歐標方形熔斷器殼體采用陶瓷材質，該產品具有運行溫度低、功率損耗小、焦耳積分值小等特點，適用于要求結構緊湊、性能優越、大功率應用場合，尤其在手動維修開關（MSD）中大量使用。

4、法標熔斷器

法標熔斷器具有循環性能強、體積小、構造獨特等特點，適用于占用空間小的小型UPS、小型交流驅動器以及其它小功率應用。

二、高壓熔斷器的安裝技術要求如下：

1、安裝前應檢查產品的型號規格是否與設計材料相符，附件、備件是否齊備，“使用說明書”、“產品合格證”、“試驗報告”等是否齊全。將熔斷器各部分擦拭干凈，檢查部分螺紋連接是否堅固，各轉軸部分是否靈活，鑄件不應有裂紋、砂眼、銹蝕。確保瓷件良好，彈簧無銹蝕，熔絲管不應有吸潮膨脹或彎曲現象，導電接觸部位是否接觸良好，對跌落式熔斷器做耐壓試驗。

2、安裝時檢查外觀形狀。熔斷器的部件、附件、備件齊全，外觀無損傷變形及銹蝕，瓷件無裂紋及破損，無焊接殘留斑點等缺陷，瓷鐵粘合牢固。接線端子及載流部件清潔且接觸良好，一般應將熔斷器插入底座或?qū)⒌淙蹟嗥鞯镍喿旌仙线M(jìn)行實際測量。觸頭鍍銀層無脫落。跌落式熔斷器的熔絲管上下觸頭的中心線與熔絲管軸線應在同一平面內，不得扭歪。

3、帶鉗口的熔斷器，其熔絲管應緊密地插入鉗口內，裝有動作指示器的熔斷器，應將指示器朝向便于檢查的位置上，并保證檢查時的安全距離。

4、跌落式熔斷器的安裝應牢固、排列整齊，不得左右轉動，熔管應無裂紋、變形；為便于操作和熔絲熔斷時自跌，使熔絲軸線有一定傾斜角度。熔斷器軸線與鉛垂線的夾角應為15°～30°，10KV跌落式熔斷器相間水平距離不應小于0.5米。分、合閘操作應靈活、可靠，接觸緊密。合閘前調整上下觸頭應有一定的壓縮行程。轉動部分靈活，跌落時不應碰觸到其他物體而損壞熔管。裝好后應用拉桿做分合閘模擬試驗，應操作靈活，接觸良好。

熔管的長度應調整適中，要求合閘后鴨嘴舌頭能扣住觸頭長度的三分之二以上，以免在運行中發生自行跌落的誤動作，熔管亦不可頂死鴨嘴，以防止熔體熔斷后熔管不能及時跌落。

5、熔斷器的安裝應牢固，帶滅弧罩的跌落式熔斷器，滅弧罩的安裝必須牢固可靠，用拉桿作分合試驗時，不得因任何原因而松動或掉下脫落。

6、熔體的規格必須按設計要求或運行要求選擇，不得隨意更換。路落式熔斷器的額定電流應留有較大的欲度，一般按實際負荷電流的二倍以上選擇跌落式熔斷器的額定電流。跌落式熔斷器熔體的額定電流也應大于實際負荷電流，取實際負荷電流的1.3～1.5倍。根據現場運行經驗，當通過跌落式熔斷器的負荷電流經常超過90～100A時，路落式熔斷器的觸頭（俗稱鴨嘴）容易引起局部過熱打火。很容易擴大為相間電弧故障事故。所以一般情況下，當電流超過90～100A時不再采用跌落式熔斷器，而改用其它柱上開關。熔體應無彎曲、壓扁或損傷、安裝應緊密牢固。所使用的熔體必須是正規廠家的標準產品，并具有一定的機械強度，一般要求熔體最少能承受147N以上的拉力。安裝時應將熔體拉緊（使熔體大約受到24.5N左右的拉力），否則容易引起觸頭發熱。測量限流熔斷器熔絲的直流電阻，其值與同型號產品相比不應有明顯差別。

7、安裝后，應檢查安裝的熔斷器的安裝工藝，主要檢查內容為第3至6條的內容。另外注意整套熔斷器部件的整潔齊全無損傷；安裝牢固、排列整齊，跌落式熔斷器的安裝高度應距地面重直距離不小于4.5米的橫擔上。熔斷器的水平相間距離不小于500毫米。各處接線與端子緊密連接可靠。熔絲規格正確。熔絲壓緊、彈力適中，無擰傷、克斷現象；熔管長度合適，操作靈活，接觸緊密，無卡阻硬撞擊合閘或松動自行掉閘現象。驗時的模擬操作也要遵守電業安全操作規程。一般由兩人進行，一人操作，一人監護。

關于高壓熔斷器的類型以及高壓熔斷器的安裝技術要求就分享講解到這里了，大家若想了解更多電氣設備安裝知識的話，可關注合景機電。
