分享幾個新手使用Revit的實用小技巧

2021-08-18

共有8445家企業看過

我國建筑行業BIM體系應用最廣泛的軟件之一——Revit，其強大的功能和明顯的優勢受到很多人的青睞。在Revit里，我們可以通過制作族，導入族的方式，制作自己需要的各種模型投入應用，其強大的聯動功能，平面、立面、剖面、明細表雙向關聯，修改一個地方，其他地方跟著變動，能避免很多低級錯誤，大大加快作圖速度，節省設計成本。

本文針對新手使用Revit不太熟練的情況下，介紹幾種實用小技巧，使我們?cè)谥茍D時更加方便快捷。

一、臨時隱藏工具

在三維視圖視角里觀察某個部件時，可能會有其他部件擋住讓我們的視角，這時就可以使用臨時隱藏工具，把阻礙我們觀察的部件暫時隱藏。具體操作方法：選中部件—臨時隱藏/隔離—隱藏圖元，便可實現臨時隱藏。

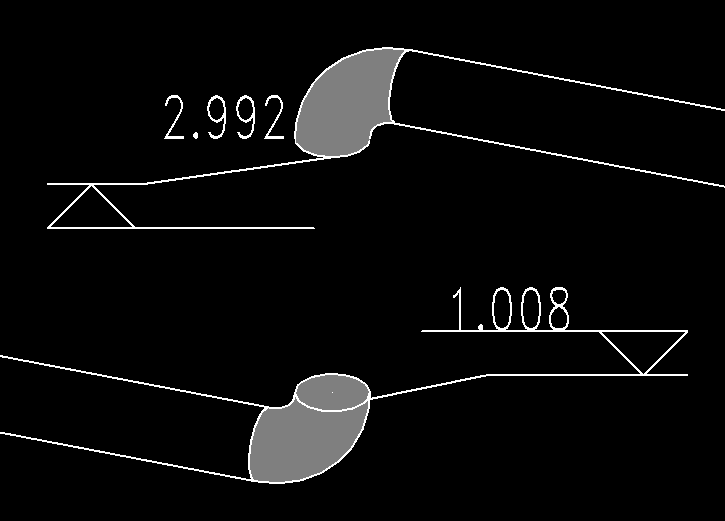

二、高程點工具的運用

在不知道某些設備或管件連接面的標高時，便可以使用高程點工具測得標高。具體操作方法：選擇高程點工具—選擇平面—得到標高

三、管道變徑對正

在繪制風管變徑時，默認的對齊方式是中心對齊，如果想改為其他對齊方式，可以使用對正工具進行修改對正方式。具體操作方法：選中變徑—打開對正編輯器—選擇對正方式

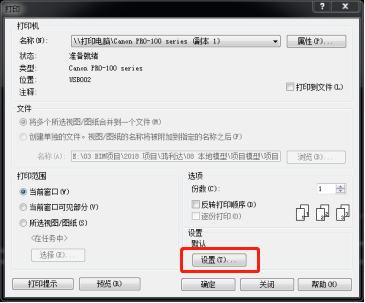

四、打印設置

在打印圖紙時，刪除線的方式有兩個選項可選，一個是矢量處理，一個是光柵處理。兩個不同選項的區別是當把打印得到的PDF進行放大，放大到400~800時，矢量處理得到的圖片里所有的圖形線不會變形，而選擇光柵處理得到的圖片則會出現鋸齒變形。具體操作方法：打印—設置—選擇矢量處理

五、剖切面設置

在對模型進行剖切時可能會遇到一些不規則的模型，畫條剖切線時，默認是一條直線，可能無法達到我們的要求，這時我們可以畫一個多段剖切線來滿足需求。具體操作方法：選擇剖切面—拆分線段—根據需求更改剖切面
