總結高壓配電柜安裝規范

2021-09-03

共有12225家企業看過

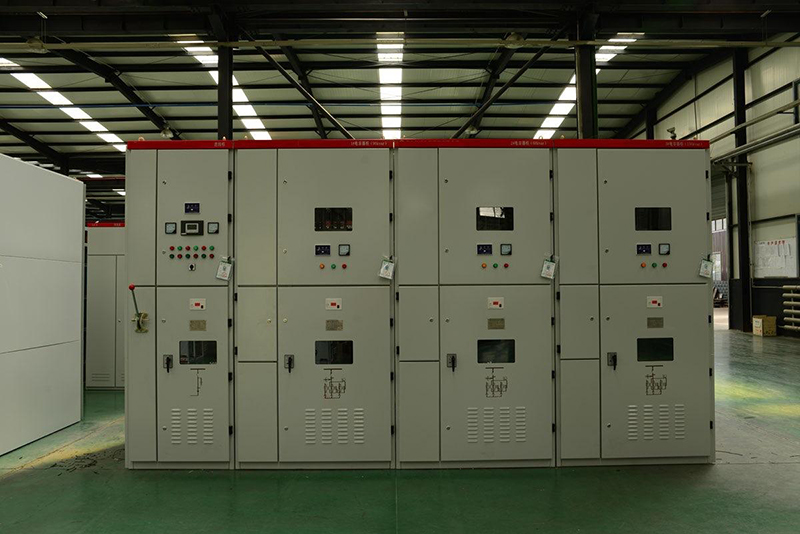

高壓配電柜主要由柜體和斷路器二大部分組成，其柜體又由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成；在電力系統當中，高壓配電柜主要起通斷、控制或保護等作用?？梢哉f，很多重工企業的配電以及電能轉換都離不開高壓配電柜，因此重工企業的工廠在建設階段肯定會安裝高壓配電柜以便后期的生產和制造，在此，合景機電給大家總結了高壓配電柜安裝規范，感興趣的可以了解一下。

高壓配電柜安裝規范

高壓配電柜安裝規范如下：

1、各配電房的門窗須嚴密且房內需干凈整潔。

2、配電盤安裝穩固。盤內設備與各構件間連接牢固。

3、盤、柜的接地應牢固良好，裝有電器的可開啟的盤、柜門，應以軟導線與接地的金屬構架可靠地連接。

4、端子箱安裝應牢固，封閉良好，安裝位置應便于檢查，成列安裝時，應排列整齊。

5、配電盤內布線要橫平豎直，螺絲不能有松動，線頭接觸良好。

6、盤內各元件固定可靠無松動，觸頭無氧化，無毛刺。

7、二次回路的連接件均應采用銅質制品。結線的具體要求：

（1）電氣回路的連接(螺栓連接、插接、焊接等)應牢固可靠。

（2）電纜芯線和所配導線的端部均應標明其回路編號；編號應正確，字跡清晰且不易脫色。

（3）配線整齊、清晰、美觀；導線絕緣良好，無損傷。

（4）盤、柜內的導線不應有接頭。

（5）每個端子板的每側接線一般為一根，不得超過兩根。

8、400伏及以下的二次回路的帶電體之間或帶電體與接地間，其電氣間隙不應小于4mm。漏電距離不應小于6mm。

9、使用于連接可動部位(門上電器、控制臺板等)的導線尚應符合下列要求：

（1）應采用多股軟導線，敷設時應有適當余度。

（2）線束應有加強絕緣層(如外套塑料管等)。

（3）與電器連接時，端部應絞緊，不得松散，斷股。

（4）在可動部位兩端，應用卡子固定。

10、引進盤、柜內的控制電纜及其芯線應符合下列要求：

（1）引進盤、柜的電纜應排列整齊，避免交叉，并應固定牢固，不使所接的端子板受到機械應力。

（2）鎧裝電纜的鋼帶不應進入盤、柜內；鎧裝鋼帶切斷處的端部應扎緊；

（3）用于晶體管保護、控制等邏輯回路的控制電纜，當采用屏蔽電纜時，其屏蔽層應予接地；如不采用屏蔽電纜時，則基備用芯線應有一根接地；

（4）橡膠絕緣芯線應外套絕緣管保護；

（5）盤、柜內的電纜芯線，應接垂直或水平有規律地配置，不得任意歪斜交叉連接；備用芯應留有適當余度。

11、在絕緣導線可能遭到油類污蝕的地方，應采用耐油的絕緣導線，或采取防油措施。

12、配電裝置的安全技術要求：

（1）兩路及以上電源供電時，各路電源主進與聯絡開關之間應裝設聯鎖裝置(受供電部門調度者除外)。

（2）10千伏室內成套設備的隔離開關和相應的斷路器之間應裝有聯鎖裝置。

（3）配電裝置的相色排列應符合列規定：

① 同一配電裝置內各回路相色排列應盡量一致。

② 硬母線應涂色，其色別為：a相黃色、b相綠色、c相紅色、零線黑色。

③ 軟母線應標明相別。

④ 配電裝置間隔內的導線應留有懸掛臨時接地線的位置，此處不應涂相色漆。

13、端子板的安裝應符合下列要求：

（1）端子板應無損壞，固定牢靠，絕緣良好。

（2）端子板應便于更換且接線方便。

（3）回路電壓超過400伏者，端子板應有足夠的絕緣并涂以紅色標志。

關于高壓配電柜安裝規范就分享總結到這里了。介于大家都是來了解高壓配電柜安裝規范的，可能大家會有配電安裝需求，若是有此需求的話可聯系合景機電。

合景機電是一家專業從事弱電工程安裝、低壓配電工程安裝、中央空調安裝的工程總承包公司，公司目前具有建筑機電安裝工程專業承包2級和電子與智能化工程專業承包2級雙資質，公司深耕機電安裝領域十多年，具有對高等級輕工業廠房的水電和弱電系統規劃設計、施工、運行、維護服務的整合承包能力；同時也具備對商業建筑和工業建筑進行消防施工和裝修裝飾，聯系電話：400 602 0222/177-2239-7777/177-2238-3333
